1. Paket İçeriği
İsim Adet Özellikleri
Klavye 1 Klavye ve ön kapak birlikte gönderilmektedir.
Kullanım kılavuzu 1
Lütfen yukarıdaki tüm içeriklerin doğru olduğundan emin olun. Eksik varsa lütfen ünitenin tedarikçisine bildirin.
2. Kurulum
3. Bağlantı Şeması
Montaj İçin Gerekli
Alan
* Cihaz sıva altı sac montajına uygundur.
* Montaj şemasında gösterildiği gibi kullanılan saca kapak ön taraftan oturacak şekilde şifre kitini
montajlayınız.
COM
NO
100 (24V) +24V GND INPUT COM NO NC 1000 (GND) NC
* 12 V - 24 V geniş voltaj aralığı ile çalışır.
* Şemada belirtilen kablolar uygun girişlere bağlandığı an cihaz
otomatik çalışmaya başlar.
* Herhangi bir aşamada güç kesme işlemi yapılmasına gerek yoktur.
* Ek olarak röle bağlantısı şemada yer almaktadır

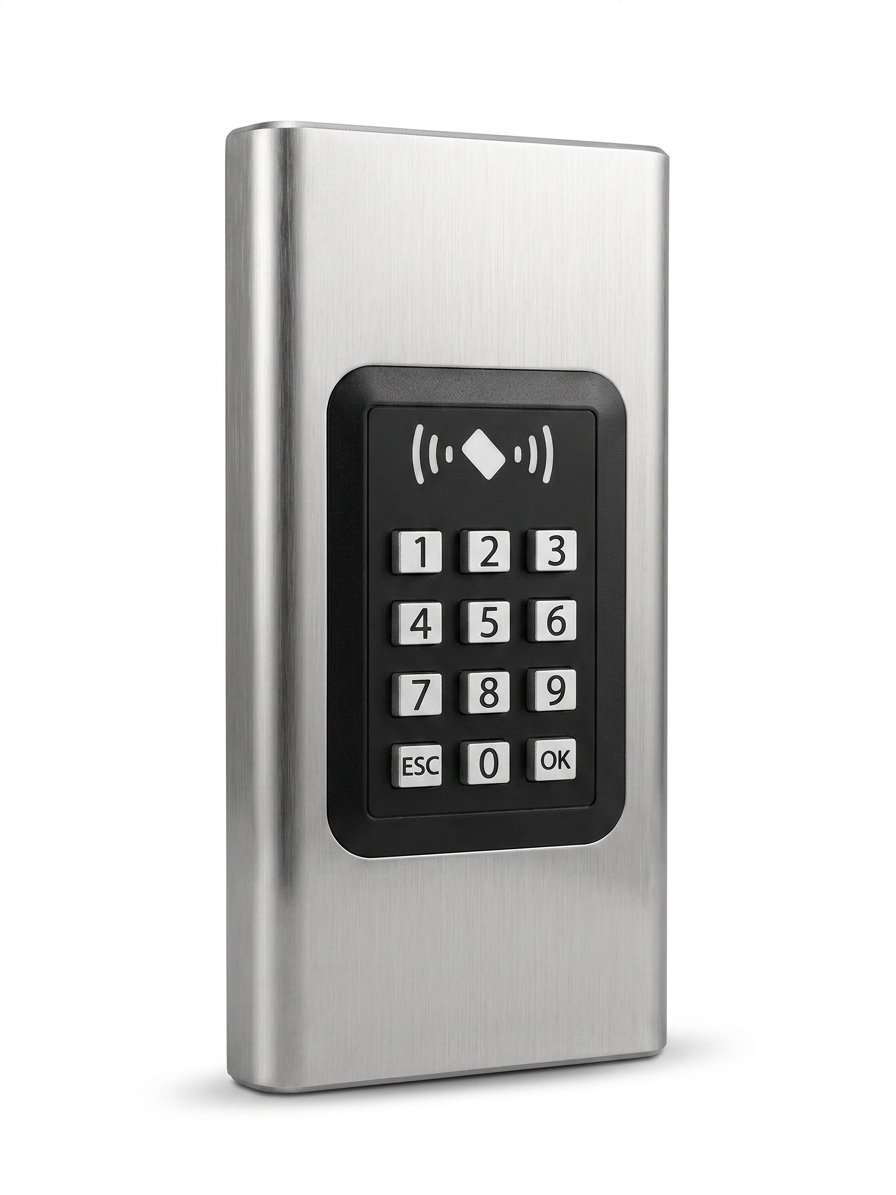

4. Ürün Hakkında
5. Özellikler
Ünite Tanımı:
Bu donanım, şifreli veya kartlı giriş kontrol cihazıdır.
Sac montajı için uygundur.
Kullanıcı Kapasitesi:
Bu şifre kiti her kullanıcı için kart, 4 haneli şifre veya kart + şifre kombinasyonuyla toplamda
3 farklı kombinasyonu destekler.
Kart Okuma Özelliği:
Dahili kart okuyucu, 125 kHz EM kartları tanır.
Uygulama Alanları:
Bu özellikler, ünitenin sadece apartmanlar için değil, aynı zamanda fabrikalar, depolar, laboratuvarlar, bankalar hastaneler, oteller gibi ticari ve endüstriyel uygulamalar için de ideal bir güvenlik
çözümü olduğunu gösterir.
* 250 adet kullanıcı kapasitesi.
* Sac ile sıva altı montajına tam uyum.
* Tuş takımından tam programlama.
* 12 V - 24 V geniş voltaj aralığı.
* Mavi, Kırmızı, Pembe ve Yeşil LED’ler çalışma durumunu gösterir.
* Ayarlanabilir röle zamanı.
* Kurulum ve programlama kolaylığı.
* 0-5 cm kart okuma mesafesi
6. Hızlı Programlama Kılavuzu
Fabrika ayarı olarak MASTER CODE : 1234 MASTER KULLANICI : 000
Şifreler 4 hane, kullanıcı kodları 3 hanedir. Max. 250 kullanıcı atanabilir.
Menü işlemlerinden veya şifreyi girmeden önce hafızayı temizlemek için ESC tuşuna basınız.
Cihaz basılan tuşu hafızasında saklamaktadır.
Programlama moduna girmek için ESC + OK + MASTER KOD + OK
Programlama modundan çıkmak için ESC
Aşağıdaki programlamayı gerçekleştirmek için ana kullanıcının oturum açmış olması
gerektiğini unutmayın.
Master kodu değiştirmek için 000+OK+YENİ ŞİFRE+OK+TEKRAR YENİ ŞİFRE+OK
Kullanıcıya şifre atamak için
Kullanıcı ID + OK + ŞİFRE+ OK + ŞİFRE
TEKRARI + OK
Kullanıcı ID numarası 001 ile 250 arasında bir
sayıdır. Master kullanıcı 000 hariç
001-250 arasında herhangi bir 3 haneli sayıdır.
Programlama modundan çıkmadan sürekli
atama yapılabilir.
Kullanıcıya kart atamak için
Kullanıcı ID + OK + Kart Okutma + OK
Programlama modundan çıkmadan sürekli
atama yapılabilir.
Şifre kullanıcısı silme 99 + OK + Kullanıcı ID + OK
Kart kullanıcısı silme 98 + OK + Kullanıcı ID + OK
Şifre veya kart atama ve silme işlemlerinde led kısım (mavi, pembe ve yeşil) bu sıra ile aydınlanır.
Şifre kullanıcısı için kapının kilidini açmak için ŞİFRE
Kart kullanıcısı için kapının kilidini açmak için Kart Okutma
Şifre girme ve kart okutma esnasında mavi led yeşile döner
7. Fabrika Ayarlarına Sıfırlama
8. Röle Süresini Değiştirme
1. Programlama moduna girilir. ESC + OK + MASTER KOD + OK
2. Fabrika ayarlarına sıfırlama kodu 01 girilir ve OK tuşuna basılır.
3. ESC tuşuna basılarak programlama modundan çıkılır.
1. Programlama moduna girilir. ESC + OK + MASTER KOD + OK
2. Röle süresi değiştirme kodu 97 girilir ve OK tuşuna basılır.
3. Ardından girilmek istenilen süre saniye cinsinden 2(**) haneli olarak girilir ve OK tuşuna basılır.
(00-99 arası bir değer girilebilir. Fabrika varsayılanı 08 saniyedir.)
4. ESC tuşuna basılarak programlama modundan çıkılır.
ESC + O K + MASTER KOD + O K + 0 1 + O K + ESC
ESC + O K + MASTER KOD + O K + 9 7 + O K + S N + O K + ES
